Especificaciones Técnicas
- Material de los verticales
- Tubo de acero Q355B / S355JR
- Material de los horizontales
- Tubo de acero Q235B / S235JR
- Diámetro exterior del tubo
- 48.3 mm (1.9 pulgadas)
- Separación entre rosetas
- 500 mm (19.7 pulgadas)
- Tratamiento superficial
- Galvanizado en caliente según ISO 1461
- Recubrimiento de zinc
- >=80 micras (100 opcional para uso marino)
- Certificación
- EN 12810, BS 1139, OSHA, AS/NZS 1576
- Producción mensual
- Más de 3000 toneladas
Piezas y Componentes de Andamio Multidireccional
Este es el catálogo completo de piezas de andamio multidireccional (ringlock) que fabricamos. Cada componente de abajo tiene su propia página con especificaciones detalladas, y la tabla de medidas más abajo incluye todos los tamaños estándar con longitudes y pesos en unidades métricas e imperiales. ¿Necesita un catálogo en PDF de andamio multidireccional o una lista de materiales para su proyecto? Contáctenos y nuestros ingenieros se lo enviarán en 12 horas.
El andamio multidireccional, también conocido como andamio ringlock, andamio de roseta o sistema allround, es un sistema modular de acceso y apuntalamiento muy usado en edificación, encofrado de puentes, plataformas offshore, construcción naval, mantenimiento de centrales eléctricas y modernización de plantas industriales. Nuestro sistema completo incluye verticales, horizontales, diagonales, plataformas de acero, bases regulables, cabezales regulables, rosetas, cuñas y todos los accesorios necesarios.
Como fabricante profesional de andamios multidireccionales con sede en Nanjing, Jiangsu, China, LuckyScaffolding produce sistemas de andamio modular de alta calidad desde 2005. Nuestro sistema utiliza la conexión de roseta y cuña, que permite hasta 8 conexiones por nudo cada 500 mm. Esta capacidad multidireccional convierte al ringlock en el sistema de andamio más rápido y versátil del mercado, con hasta un 60% menos de tiempo de montaje que el andamio tradicional de tubo y abrazadera.
Nuestro andamio multidireccional se fabrica con acero de alta resistencia Q355B / S355JR para los verticales y acero Q235B / S235JR para horizontales y diagonales. Todos los componentes se galvanizan en caliente por dentro y por fuera según la norma ISO 1461, con un recubrimiento mínimo de zinc de 80 micras, lo que garantiza más de 20 años de resistencia a la corrosión incluso en ambientes marinos.
Suministramos sistemas completos de andamio multidireccional a constructoras, empresas de renta de andamios, distribuidores de materiales de construcción y firmas de ingeniería en más de 60 países, entre ellos Reino Unido, Alemania, Australia, Emiratos Árabes Unidos, Arabia Saudita, Singapur, Malasia y Estados Unidos. Precios directos de fábrica, entregas rápidas y soporte de ingeniería completo nos convierten en un socio confiable para grandes proyectos de construcción en todo el mundo.
Características Principales
- Montaje rápido: bloqueo por cuña con martillo, 4 veces más rápido que el andamio tradicional de tubo y abrazadera
- Alta capacidad de carga: roseta prensada en acero de alta resistencia Q355B / S355JR, probada para apuntalamiento de carga pesada
- Conexión multidireccional: 8 puntos de conexión por roseta, con rosetas cada 500 mm en vertical
- Larga vida útil: galvanizado en caliente por dentro y por fuera, resistente al óxido en ambientes marinos y costeros
- Gama completa: verticales, horizontales, diagonales, plataformas, bases regulables, rosetas, cuñas y accesorios de un solo proveedor
- Soporte de ingeniería: diseño gratuito del andamio y cálculo de materiales para su proyecto
Configuraciones Típicas
- 1

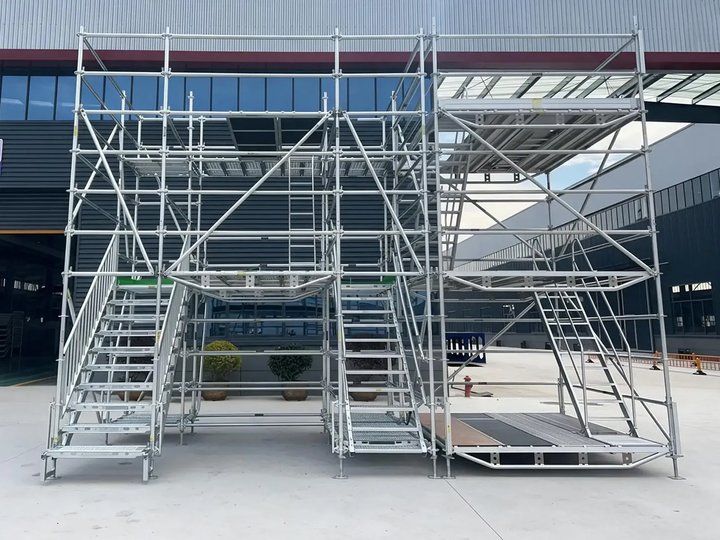

Plataforma de acceso típica de 2 m (vano de 2.5 m): 4 verticales de 2.0 m, 8 horizontales de 2.5 m, 4 diagonales, 4 bases regulables, 4 cabezales regulables, 2 plataformas por nivel
- 2
Torre de apuntalamiento de carga pesada (80 kN por pata): 4 verticales reforzados de 1.5 m, 8 horizontales de 1.5 m, 8 diagonales, 4 bases regulables de carga pesada
Componentes de Andamio Multidireccional
Verticales Multidireccionales
Verticales de alta resistencia con conexiones de roseta. Acero Q355B / S355JR, en varias longitudes.
Horizontales Multidireccionales
Piezas horizontales con cabezales de cuña forjados. Varias longitudes, en acero Q235B / S235JR.
Diagonales
Tubos de arriostramiento lateral con cabezales de cuña para dar estabilidad a la estructura. Longitudes especiales disponibles.
Rosetas y Cuñas
Rosetas de 8 ranuras y cuñas autobloqueantes. El corazón del sistema de conexión multidireccional.
Bases y Cabezales Regulables
Bases y cabezales regulables macizos y huecos. Varios tamaños de rosca y rangos de ajuste.
Plataformas de Acero
Plataformas de paso de acero galvanizado antideslizante con ganchos. Varios anchos y longitudes.
Todos los Accesorios

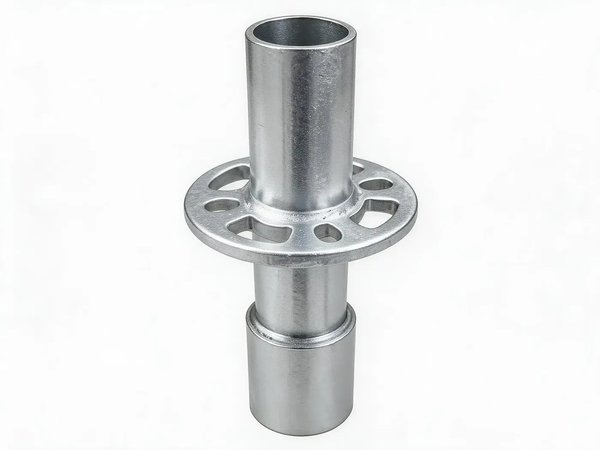

Gama completa de accesorios: espigas, collarines, escaleras, rodapiés y piezas fabricadas a la medida.
Andamio Multidireccional: Medidas y Pesos
Medidas estándar de cada pieza de andamio multidireccional (ringlock) que fabricamos: códigos de producto, diámetro y espesor del tubo, longitudes métricas e imperiales, y pesos.
| Código | Pieza | Diámetro Exterior × Espesor | Longitud | Peso | ||
|---|---|---|---|---|---|---|
| Métrico | Imperial | KG | LBS | |||
| LS-SYS-001 | Juego Completo de Sistema Multidireccional | 48.3*3.2mm | 0.5M-3.0M | 1'8"-9'10" | Varies | Varies |
| LS-STD001 | Vertical Multidireccional 0.5M | 48.3*3.2/3.25/4.0 | 0.5M | 1'8" | 3.2KG | 7.1LBS |
| LS-STD002 | Vertical Multidireccional 1.0M | 48.3*3.2/3.25/4.0 | 1.0M | 3'3" | 5.5KG | 12.2LBS |
| LS-STD003 | Vertical Multidireccional 1.5M | 48.3*3.2/3.25/4.0 | 1.5M | 4'11" | 7.0KG | 15.5LBS |
| LS-STD004 | Vertical Multidireccional 2.0M | 48.3*3.2/3.25/4.0 | 2.0M | 6'7" | 10.2KG | 22.5LBS |
| LS-STD005 | Vertical Multidireccional 2.5M | 48.3*3.2/3.25/4.0 | 2.5M | 8'2" | 11.7KG | 25.8LBS |
| LS-STD006 | Vertical Multidireccional 3.0M | 48.3*3.2/3.25/4.0 | 3.0M | 9'10" | 14.9KG | 32.8LBS |
| LS-LED001 | Horizontal Multidireccional 0.65M | 48.3*2.75/3.0/3.2 | 0.65M | 2'2" | 3.0KG | 6.6LBS |
| LS-LED002 | Horizontal Multidireccional 1.07M | 48.3*2.75/3.0/3.2 | 1.07M | 3'6" | 4.4KG | 9.7LBS |
| LS-LED003 | Horizontal Multidireccional 1.57M | 48.3*2.75/3.0/3.2 | 1.57M | 5'2" | 6.2KG | 13.7LBS |
| LS-LED004 | Horizontal Multidireccional 2.13M | 48.3*2.75/3.0/3.2 | 2.13M | 7'0" | 8.2KG | 18.1LBS |
| LS-LED005 | Horizontal Multidireccional 2.44M | 48.3*2.75/3.0/3.2 | 2.44M | 8'0" | 9.3KG | 20.5LBS |
| LS-LED006 | Horizontal Multidireccional 3.05M | 48.3*2.75/3.0/3.2 | 3.05M | 10'0" | 11.4KG | 25.1LBS |
| LS-BRA001 | Diagonal Multidireccional 0.65x2.0M | 42.2*2.5/48.3*2.75 | 0.65M | 2'2" | 7.7KG | 17.0LBS |
| LS-BRA002 | Diagonal Multidireccional 1.07x2.0M | 42.2*2.5/48.3*2.75 | 1.07M | 3'6" | 8.2KG | 18.1LBS |
| LS-BRA003 | Diagonal Multidireccional 1.57x2.0M | 42.2*2.5/48.3*2.75 | 1.57M | 5'2" | 9.0KG | 19.8LBS |
| LS-BRA004 | Diagonal Multidireccional 2.13x2.0M | 42.2*2.5/48.3*2.75 | 2.13M | 7'0" | 10.1KG | 22.3LBS |
| LS-BRA005 | Diagonal Multidireccional 2.44x2.0M | 42.2*2.5/48.3*2.75 | 2.44M | 8'0" | 10.8KG | 23.8LBS |
| LS-BRA006 | Diagonal Multidireccional 3.05x2.0M | 42.2*2.5/48.3*2.75 | 3.05M | 10'0" | 12.3KG | 27.1LBS |
| LS-ROS001 | Roseta Multidireccional Estándar | Dia. 123mm | 8mm | 0.3" | 0.55KG | 1.2LBS |
| LS-ROS002 | Roseta Multidireccional para Carga Pesada | Dia. 123mm | 10mm | 0.4" | 0.68KG | 1.5LBS |
| LS-WDG001 | Cuña Multidireccional Estándar | Forged steel | 48mm | 1.9" | 0.12KG | 0.3LBS |
| LS-WDG002 | Cuña Multidireccional para Carga Pesada | Forged steel | 48mm | 1.9" | 0.15KG | 0.3LBS |
| LS-BJS001 | Base Regulable Maciza 38x600mm | Solid 38mm | 600mm | 1'11" | 5.2KG | 11.5LBS |
| LS-BJS002 | Base Regulable Maciza 38x1000mm | Solid 38mm | 1000mm | 3'3" | 7.8KG | 17.2LBS |
| LS-BJH001 | Base Regulable Hueca 38x600mm | Hollow 38mm | 600mm | 1'11" | 4.1KG | 9.0LBS |
| LS-BJH002 | Base Regulable Hueca 38x1000mm | Hollow 38mm | 1000mm | 3'3" | 6.2KG | 13.7LBS |
| LS-UHS001 | Cabezal Regulable Macizo 38x600mm | Solid 38mm | 600mm | 1'11" | 5.5KG | 12.1LBS |
| LS-UHH001 | Cabezal Regulable Hueco 38x600mm | Hollow 38mm | 600mm | 1'11" | 4.4KG | 9.7LBS |
| LS-PLK001 | Plataforma de Acero 210x1.0M | 1.2mm plate | 1.0M | 3'3" | 5.2KG | 11.5LBS |
| LS-PLK002 | Plataforma de Acero 210x1.5M | 1.2mm plate | 1.5M | 4'11" | 7.4KG | 16.3LBS |
| LS-PLK003 | Plataforma de Acero 210x2.0M | 1.2mm plate | 2.0M | 6'7" | 9.5KG | 20.9LBS |
| LS-PLK004 | Plataforma de Acero 210x2.5M | 1.2mm plate | 2.5M | 8'2" | 11.7KG | 25.8LBS |
| LS-PLK005 | Plataforma de Acero 210x3.0M | 1.2mm plate | 3.0M | 9'10" | 13.8KG | 30.4LBS |
| LS-PLK006 | Plataforma de Acero 240x2.0M | 1.5mm plate | 2.0M | 6'7" | 11.2KG | 24.7LBS |
| LS-ACC001 | Espiga de unión | Forged Q235 | 235mm | 9.3" | 0.85KG | 1.9LBS |
| LS-ACC002 | Pasador de unión | 12mm dia | 225mm | 8.9" | 0.35KG | 0.8LBS |
| LS-ACC003 | Manguito de unión | 48.3*3.2mm | 300mm | 11.8" | 1.25KG | 2.8LBS |
| LS-ACC004 | Escalera para Andamio 2.0M | Varies | 2.0M | 6'7" | 18.5KG | 40.8LBS |
| LS-ACC005 | Rodapié 1.0M | 1.0mm plate | 1.0M | 3'3" | 2.1KG | 4.6LBS |
| LS-ACC006 | Rodapié 2.5M | 1.0mm plate | 2.5M | 8'2" | 4.9KG | 10.8LBS |
| LS-ACC007 | Rueda 150mm | Rubber/Steel | 150mm | 5.9" | 2.5KG | 5.5LBS |
| LS-ACC008 | Rueda 200mm | Rubber/Steel | 200mm | 7.9" | 3.2KG | 7.1LBS |
* Los pesos son aproximados y pueden variar ligeramente según el espesor del galvanizado. Medidas y modelos especiales bajo pedido.
Preguntas Frecuentes
¿Pueden diseñar un sistema de andamio multidireccional a la medida de mi proyecto?
Sí. Si nos comparte sus planos estructurales, requisitos de altura y especificaciones de carga, nuestros ingenieros le entregan sin costo planos de distribución del andamio, modelos 3D y listas detalladas de materiales.
¿Cuál es el pedido mínimo para un sistema multidireccional completo?
Aceptamos pedidos LCL (carga consolidada, menos de un contenedor) como prueba, pero recomendamos FCL (contenedor completo) por el menor costo de flete. Un primer pedido típico es de 1 contenedor de 20GP o 1 de 40HQ.
¿Cuál es el tiempo de entrega de los sistemas de andamio multidireccional?
La entrega estándar es de 15 a 25 días por contenedor de 40HQ, contados desde la confirmación del pedido y la recepción del anticipo. Los pedidos grandes pueden tardar de 30 a 45 días.
¿Entregan cálculos de carga y documentación de seguridad?
Sí. Con cada embarque entregamos tablas de capacidad de carga, certificados de cumplimiento EN 12810, reportes de pruebas de material y reportes de espesor de recubrimiento.
¿Puedo combinar distintos productos en un mismo contenedor?
Por supuesto. La mayoría de los clientes pide una combinación de verticales, horizontales, diagonales, plataformas y bases regulables en un solo contenedor. Optimizamos el embalaje para aprovechar al máximo el espacio.
¿Cuál es la diferencia entre el andamio multidireccional (ringlock) y el andamio cuplock?
El ringlock utiliza una roseta con 8 puntos de conexión y un mecanismo de bloqueo por cuña, que permite conexiones en varias direcciones. El cuplock usa un sistema de copa y cuchilla con solo 4 puntos de conexión por nudo. El ringlock se monta más rápido y es más versátil para geometrías complejas.
¿Ofrecen marcado con su marca (OEM) y colores personalizados?
Sí, en pedidos grandes ofrecemos marcado láser, estampado y pintura electrostática en polvo del color que necesite. Hay colores RAL personalizados disponibles para los acabados con pintura en polvo.
Cotice Piezas y Componentes de Andamio Multidireccional
Indíquenos los requisitos de su proyecto y le enviaremos una cotización personalizada en 12 horas.
